L’étuyeuse : machine indispensable dans le conditionnement industriel
Introduction
Dans l’industrie du conditionnement, la mécanisation des opérations est un levier essentiel de performance, de régularité et d’efficacité. Parmi les équipements clés utilisés dans les lignes de production, l’étuyeuse occupe une place de choix. Polyvalente, rapide et adaptable, elle permet de former, remplir et fermer des étuis en carton autour de produits variés.
Que ce soit dans l’agroalimentaire, la cosmétique, la pharmacie, ou encore dans l’électronique, les étuyeuses automatisent une étape essentielle de la chaîne d’emballage : la mise sous étui. Cet article propose une exploration complète de cette machine industrielle, de ses principes de fonctionnement à ses différents types, en passant par les aspects techniques, les avantages, les défis, et les applications.
Qu’est-ce qu’une étuyeuse ?
Une étuyeuse est une machine conçue pour insérer un produit dans un étui en carton, puis refermer cet étui automatiquement. Ce processus est utilisé dans le cadre du conditionnement secondaire, c’est-à-dire après que le produit a été conditionné une première fois (ex : en blister, en flacon, en sachet…).
L’étuyeuse peut fonctionner en mode manuel, semi-automatique ou entièrement automatique, selon les besoins de la ligne de production. Elle s’intègre souvent dans des lignes complètes de conditionnement et peut être couplée à d’autres machines comme des encartonneuses, des filmeuses, des étiqueteuses ou des peseuses.
Composants principaux d’une étuyeuse
Une étuyeuse se compose généralement des éléments suivants :
- Magasin à étuis : réservoir contenant les étuis à plat (prédécoupés et pré-pliés)
- Système de formage : dispositif mécanique ou pneumatique qui ouvre l’étui
- Conveyeur de produits : amène les produits jusqu’à la zone d’insertion
- Système d’insertion : pousse les produits dans les étuis ouverts
- Système de fermeture : colle, plie ou enclenche les rabats de l’étui
- Contrôle qualité intégré : caméras, capteurs, pesage, détection d’étuis vides
- Interface opérateur : écran tactile ou pupitre pour configurer la machine
Types d’étuyeuses
Il existe plusieurs types d’étuyeuses, différenciées par le mode de chargement et la technicité de l’emballage :
Étuyeuse à chargement horizontal

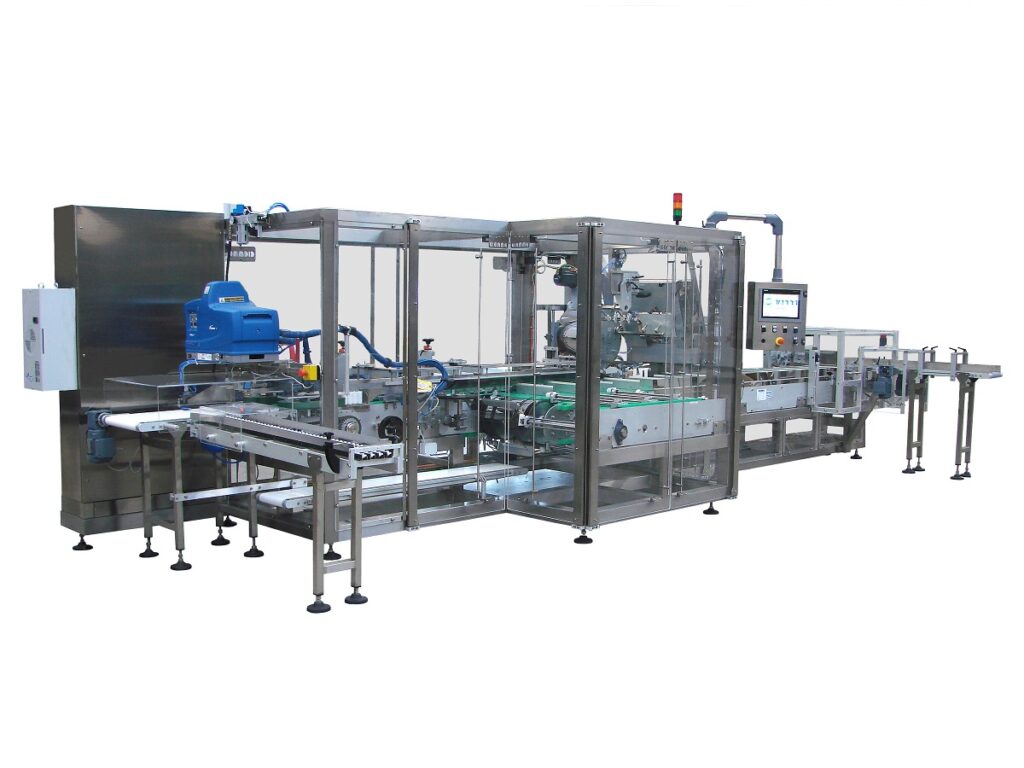

C’est la plus répandue. Le produit est inséré horizontalement dans l’étui. Elle est idéale pour les produits allongés comme les tubes, flacons, sticks, ou petits étuis de médicaments. Cette configuration permet des cadences très élevées et une bonne accessibilité pour le nettoyage ou les changements de format.
Étuyeuse à chargement vertical

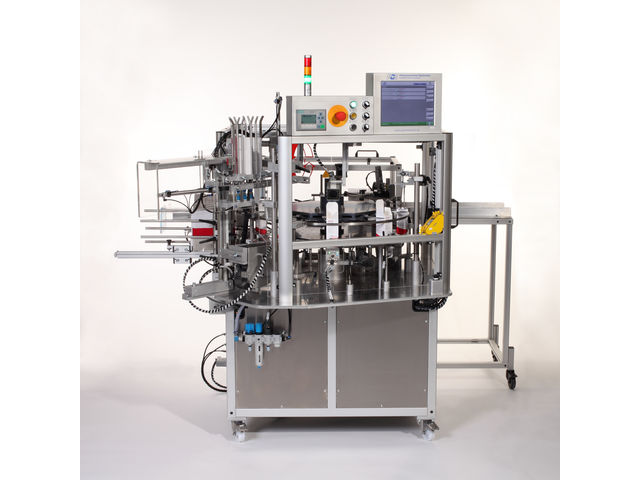

Le produit est introduit par le haut dans l’étui. Ce modèle convient mieux aux produits lourds, fragiles ou instables. Les étuyeuses verticales sont souvent utilisées pour les produits en vrac, les sachets, ou les pots. Elles sont très présentes dans l’agroalimentaire.
Étuyeuse intermittente
Le fonctionnement est par à-coups (cycles). Elle convient aux petites et moyennes cadences, avec une grande flexibilité de format.
Étuyeuse continue
Elle fonctionne de façon ininterrompue, à haute vitesse. Elle est conçue pour les grosses cadences industrielles et nécessite des réglages fins et une automatisation poussée.
Principe de fonctionnement d’une étuyeuse automatique
- Alimentation des étuis : les étuis à plat sont prélevés dans un magasin via une ventouse ou un système mécanique.
- Ouverture : l’étui est mis en forme grâce à des doigts mécaniques ou des vérins pneumatiques.
- Alignement produit/étui : le produit est positionné en face de l’étui.
- Insertion : un poussoir introduit le produit dans l’étui de manière précise.
- Fermeture : les rabats sont repliés et collés ou encliquetés.
- Éjection : l’étui fermé est évacué vers le poste suivant.
Des contrôles sont souvent intégrés à chaque étape : vérification de la présence du produit, de l’étui, du bon positionnement, et de la fermeture.
Caractéristiques techniques importantes
Les fabricants d’étuyeuses mettent en avant plusieurs critères techniques essentiels :
- Cadence : de quelques dizaines à plusieurs centaines d’étuis par minute
- Plage de formats : longueur, largeur et hauteur des étuis acceptés
- Système de fermeture : collage hotmelt, encliquetage, languette
- Polyvalence : capacité à traiter plusieurs formats avec des changements rapides
- Compacité : taille réduite pour intégration dans des lignes existantes
- Connectivité : compatibilité avec les lignes automatisées (API, IoT)
- Hygiène : matériaux lavables, normes GMP pour pharma/cosmétique
Avantages d’une étuyeuse
L’automatisation de la mise sous étui offre de nombreux avantages :
1. Gain de temps et de main-d’œuvre
La machine remplace des tâches manuelles répétitives, libérant du temps pour d’autres opérations et réduisant les coûts de main-d’œuvre.
2. Régularité et précision
Chaque étui est plié, rempli et fermé avec une constance parfaite, ce qui réduit les rebuts et garantit une qualité d’emballage homogène.
3. Sécurité et hygiène
Les étuyeuses respectent les normes en vigueur (notamment dans le pharma et l’agroalimentaire) en limitant les manipulations humaines.
4. Productivité
Certaines étuyeuses atteignent des cadences de 300 à 400 étuis/minute, avec des changements de formats rapides (<10 minutes).
5. Traçabilité et contrôle qualité
Les étuyeuses modernes sont compatibles avec :
- Le marquage jet d’encre
- L’impression de numéros de lots
- Le contrôle de poids, de présence, d’étiquetage
Applications industrielles
Les étuyeuses sont utilisées dans une grande variété de secteurs :
Industrie pharmaceutique
Conditionnement de boîtes de médicaments, avec insertion de notices, contrôle du code Datamatrix, respect des normes BPF.
Cosmétique
Étuis de rouge à lèvres, flacons de parfum, soins en tube… Les étuyeuses assurent une finition parfaite, essentielle dans ce secteur très visuel.
Agroalimentaire
Barres chocolatées, infusions, biscuits, plats lyophilisés… L’étui permet un emballage secondaire pratique, recyclable et esthétique.
Électronique
Câbles, accessoires, objets connectés : l’étui protège le produit tout en apportant une surface de communication.
E-commerce et retail
De plus en plus de produits sont conditionnés dans des étuis personnalisés, pour l’image de marque, la sécurité et la facilité de logistique.
Intégration dans une ligne de production
L’étuyeuse ne fonctionne pas seule. Elle s’intègre dans un ensemble automatisé comprenant :
- Une dépileuse (pour blisters, flacons)
- Un système de regroupement (comptage, accumulation)
- Une encartonneuse (pour mise en caisse)
- Une marqueuse (lot, DLUO)
- Un contrôle vision ou de pesée
L’ensemble est souvent supervisé par un automate central (API), voire un MES (Manufacturing Execution System) pour la traçabilité.
Maintenance et réglages
Une étuyeuse nécessite une maintenance régulière pour éviter les arrêts de production. Les points de vigilance incluent :
- L’usure des poussoirs ou ventouses
- L’encrassement des buses de colle
- Le bon alignement des étuis
- La mise à jour des programmes pour les nouveaux formats
Les modèles modernes sont conçus pour un changement de format rapide, souvent sans outil, grâce à des manettes de réglage ou des moteurs pas-à-pas.
Tendances et innovations
L’étuyeuse évolue au rythme de l’industrie 4.0. Parmi les nouvelles tendances, on trouve :
Robotisation
L’intégration de bras robotisés permet d’alimenter les étuyeuses avec des produits de formes irrégulières ou mal orientés.
Intelligence artificielle
Des systèmes de vision assistés par IA permettent de détecter les défauts d’insertion ou d’alignement avec plus de précision que l’œil humain.
Connectivité
Les étuyeuses sont désormais connectées à des outils de supervision pour permettre :
- La remontée d’alertes
- La maintenance prédictive
- Le suivi de production en temps réel
Durabilité
Les fabricants conçoivent désormais des étuyeuses adaptées à des étuis recyclés, plus fins, sans plastique, dans un objectif de réduction d’empreinte carbone.
Conclusion
L’étuyeuse est bien plus qu’une simple machine de pliage : c’est un élément stratégique de la chaîne de conditionnement, au carrefour de la mécanique de précision, de l’automatisation et de la qualité. Elle permet de conditionner rapidement et efficacement une large gamme de produits, tout en respectant les normes de sécurité, de traçabilité et d’hygiène.
Face aux nouvelles exigences de performance, de flexibilité et d’écoconception, les étuyeuses modernes s’adaptent en intégrant la connectivité, la modularité et la robotisation. Choisir une étuyeuse adaptée à son besoin, c’est optimiser son rendement, réduire ses coûts et améliorer l’image de ses produits.
